電(dian)氣接(jie)點溫度(du)在線監測后臺軟件系統
無線(xian)測溫系統介紹(shao)

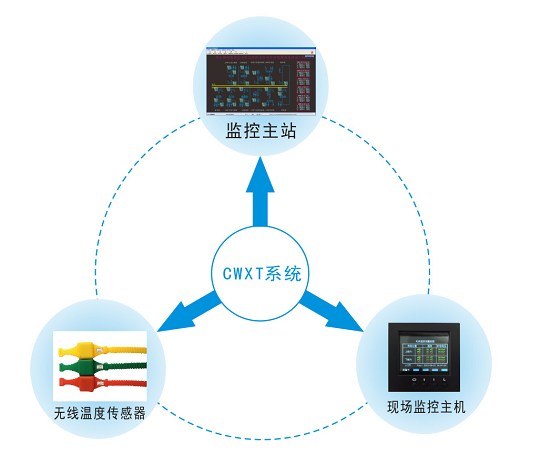

系(xi)統結構圖
整個測溫系統(tong)由無(wu)線溫度傳感器、現場監控主機、后(hou)臺監控系統(tong)三大部(bu)分組(zu)成。

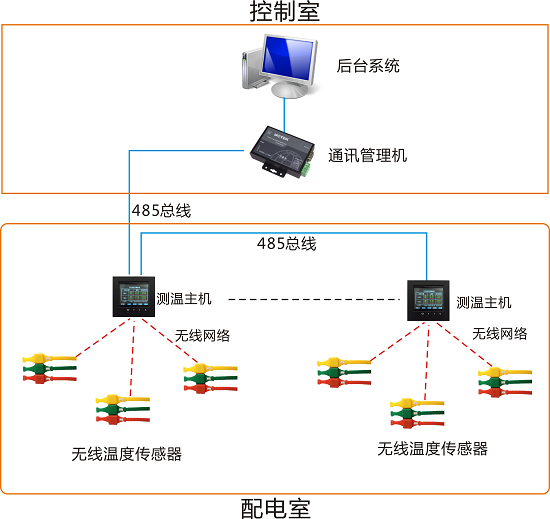

系統拓撲圖
備注(zhu)：
1、無線溫度傳(chuan)感(gan)安裝(zhuang)于開關(guan)柜內電(dian)纜(lan)頭、斷路器觸(chu)頭等電(dian)氣(qi)連(lian)接處等部(bu)位。
2、測溫處(chu)理主機采用(yong)面(mian)(mian)板式安裝在開關柜的(de)儀表室(shi)面(mian)(mian)板上。
3、測溫(wen)處理主機通過RS485總(zong)線將測溫(wen)數據(ju)傳到監控后臺，最遠通訊(xun)距離(li)可達(da)1200米。
系統描述
本(ben)系統每面開關柜(ju)用 1臺現場監控主(zhu)機，主(zhu)機采用面板(ban)嵌入式的方(fang)式安裝于儀表室面板(ban)。
無線(xian)溫(wen)度傳(chuan)感與現場(chang)監控(kong)主機之間(jian)通(tong)過無線(xian)電(dian)波傳(chuan)送溫(wen)度數(shu)據，對其它設(she)備沒有任何(he)干擾及影響(xiang)。
現(xian)(xian)場監控主機帶(dai)有無(wu)(wu)線通(tong)訊口，所測得溫(wen)度數據(ju)可以通(tong)過無(wu)(wu)線的(de)方(fang)式將溫(wen)度數據(ju)上傳(chuan)至后(hou)臺(tai)管理系統(tong)進行數據(ju)分析處理。無(wu)(wu)論(lun)被監測設備那一(yi)點溫(wen)度異常，后(hou)臺(tai)系統(tong)都能(neng)準確的(de)發出報警信號(hao)，真正實現(xian)(xian)了開關室無(wu)(wu)人值守。
系統軟件介紹(shao)
測(ce)溫(wen)監(jian)控(kong)系統(tong)主(zhu)要包括(kuo)主(zhu)監(jian)控(kong)中(zhong)心界面、參(can)數設置、溫(wen)度數據查詢、告警以及溫(wen)度值實時曲線和歷史曲線。主(zhu)要功能如下：
◆ 電氣監控系統分布圖
在顯示界面可以(yi)顯示一次(ci)系統(tong)模擬圖。
◆ 溫度監測
在(zai)監(jian)控系統(tong)上集中顯示被測各點的溫(wen)度(du)值。
◆ 報警功能
實(shi)際測(ce)量到的參數值(zhi)超過報(bao)警(jing)值(zhi)時(shi)進行聲(sheng)光報(bao)警(jing)，并(bing)帶有語音報(bao)警(jing)功能(neng)（需(xu)后(hou)臺帶音響）。
◆ 故障顯示
被測設備(bei)溫度點的位置非(fei)正常工作時顯示故障(zhang)。
◆ 數據庫功能
存儲所(suo)有被(bei)測點的各個時刻的溫度值，以便進行數(shu)據查詢與歷史曲線顯示。
◆ 權限管理
可進(jin)行權限(xian)設置。運行數據的(de)設定、修(xiu)改等(deng)需經(jing)有使用權限(xian)的(de)系統操(cao)作(zuo)人員操(cao)作(zuo)方(fang)生效。
◆ 遠程通信
系統提供(gong)RS485、以太網、CAN總線通(tong)訊方式，以滿足遠程(cheng)通(tong)信(xin)。

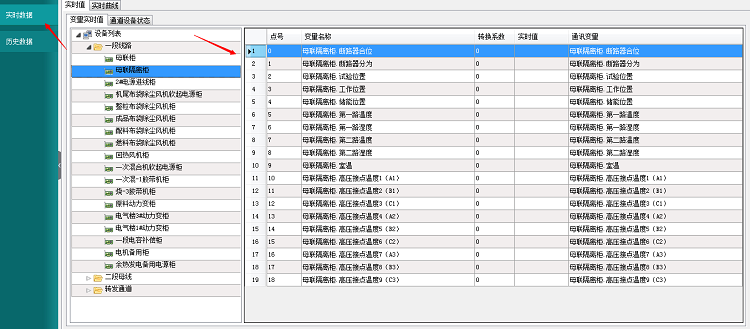

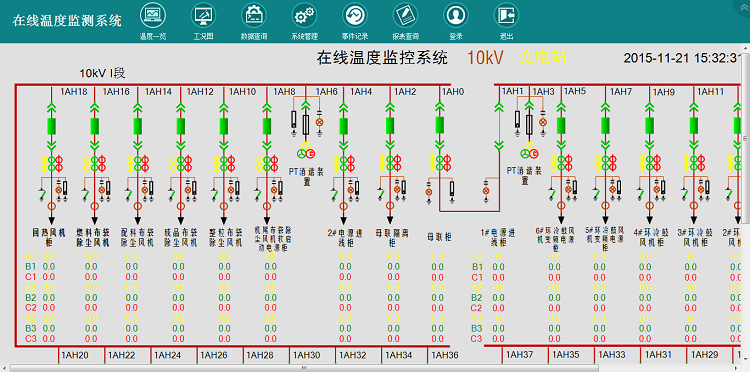

監控(kong)系(xi)統主界面

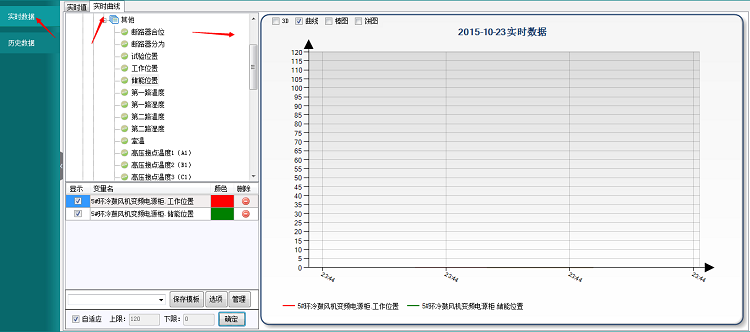

溫度曲線二維顯示界面
溫度數據報(bao)表
現場后臺軟件運行圖
|
