電氣接點溫度(du)在(zai)線監測解(jie)決方(fang)案(an)-無線測溫-集中(zhong)就地顯示
測溫產品概述(shu)
在(zai)電力(li)系統(tong)中，從發(fa)電廠(chang)到送變電設備(bei)以及(ji)到終端用戶電器的(de)(de)整個傳(chuan)輸過(guo)程(cheng)中都有大量的(de)(de)可(ke)變溫(wen)度需要檢測、預警。高壓(ya)設備(bei)連(lian)接部位如(ru)母(mu)線連(lian)接點，各種開關、斷路器、主變套管(guan)夾、高壓(ya)電纜(lan)接頭等(deng)由于(yu)氣候冷(leng)熱(re)變化、材(cai)料老化、銹蝕、松動等(deng)原因易造(zao)成接觸不良、接觸電阻增(zeng)大。在(zai)大電流通過(guo)時，容易燒壞設備(bei)，嚴重的(de)(de)甚至引起(qi)一次設備(bei)起(qi)火爆炸。若對這些(xie)溫(wen)升故障點的(de)(de)運行(xing)狀態進行(xing)動態追蹤監測，不僅可(ke)以防止、杜絕此類事故的(de)(de)發(fa)生，而且亦為電力(li)系統(tong)安(an)全可(ke)靠分析和(he)科學調度提供重要的(de)(de)決策依據。
在目前對(dui)高壓電氣設備溫度的(de)監測，使用最(zui)多(duo)的(de)方式是通過人工手持紅外設備定期(qi)巡檢。而此種方式有很多(duo)的(de)弊端：
1.勞動強度大，需增(zeng)加工作(zuo)人員；
2.溫度測量不(bu)準，人為的、環境的干擾(rao)因(yin)素大；
3.溫度的異常不能及時的發現；
4.對(dui)歷(li)史數據無法進行及(ji)時、有效(xiao)的分析。因而(er)存在無法及(ji)時發現(xian)故障(zhang)的隱患；
5.電氣(qi)設備內(nei)部的一些關鍵(jian)接點的溫度無法測(ce)量(liang)；
針對目前高壓設備(bei)溫度監(jian)測(ce)的(de)現狀(zhuang)，我公(gong)(gong)司率先在(zai)國內推(tui)出了高壓電氣(qi)接點溫度在(zai)線監(jian)測(ce)系(xi)(xi)統，解決了在(zai)常規的(de)溫度監(jian)測(ce)手段(duan)中(zhong)所遇到的(de)問題。通過(guo)多年的(de)實(shi)踐(jian)，我公(gong)(gong)司推(tui)出了一系(xi)(xi)列的(de)測(ce)溫產品，可適用(yong)于各(ge)(ge)種(zhong)不同的(de)測(ce)溫環境。產品已大(da)量的(de)運行在(zai)國內的(de)各(ge)(ge)行各(ge)(ge)業的(de)電力系(xi)(xi)統中(zhong)，為(wei)避免高壓電氣(qi)設備(bei)事(shi)故起到了很好的(de)監(jian)測(ce)作(zuo)用(yong)。
無線測(ce)溫系統(tong)介紹

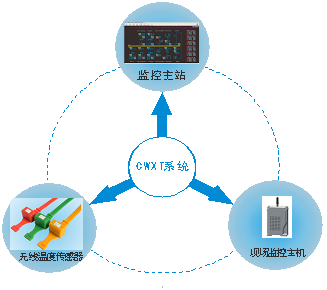

系統結構圖
整個(ge)測溫(wen)(wen)系統由無線(xian)溫(wen)(wen)度傳感器、現場監控主機(ji)、后臺監控系統三大部分(fen)組(zu)成。

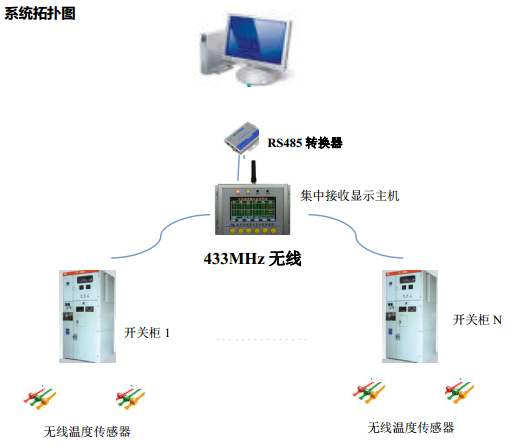

系統拓撲圖
備注：
1、無線溫(wen)度傳感安(an)裝于開關柜內電纜頭、斷(duan)路器觸頭等電氣連接處(chu)等部位；
2、集中(zhong)接收(shou)顯示主(zhu)機壁掛方式安(an)裝在變動站墻(qiang)壁上，傳(chuan)感(gan)器(qi)與主(zhu)機的通訊(xun)距離小于100m；
3、集中接(jie)收顯示主機與后(hou)臺(tai)直接(jie)采用RS485總(zong)線的方式連(lian)接(jie)到(dao)后(hou)臺(tai)。
系統描述
本系(xi)統每個變電站(zhan)或變電室安裝一(yi)臺集(ji)中(zhong)接收顯(xian)示主(zhu)(zhu)機(ji)，主(zhu)(zhu)機(ji)采用壁掛方(fang)式安裝在變電站(zhan)墻(qiang)面(mian)上。一(yi)臺集(ji)中(zhong)接收顯(xian)示主(zhu)(zhu)機(ji)可以(yi)接收240只(zhi)無(wu)線溫度傳感器。
無(wu)線溫(wen)度傳感與(yu)現(xian)場監控主(zhu)機(ji)之(zhi)間通過 433MHz 頻段無(wu)線電波傳送溫(wen)度數據(ju)，對其(qi)它設備沒有任(ren)何(he)干(gan)擾及影(ying)響。傳感器與(yu)主(zhu)機(ji)之(zhi)間的(de)通訊距(ju)離小于100m。
集中接(jie)收顯示主機帶有RS485通訊接(jie)口，所測(ce)得溫(wen)度(du)(du)數據(ju)可(ke)以通過RS485總線的(de)方式將溫(wen)度(du)(du)數據(ju)上傳至后(hou)臺管(guan)理系(xi)統(tong)(tong)進行數據(ju)分析(xi)處理。無論被監測(ce)設備(bei)那一(yi)點溫(wen)度(du)(du)異常，后(hou)臺系(xi)統(tong)(tong)都能準確的(de)發出報警信號(hao)，真(zhen)正實(shi)現了開關室無人值守。。
系統軟件(jian)介紹
測溫(wen)監(jian)(jian)控系統(tong)主(zhu)要包(bao)括(kuo)主(zhu)監(jian)(jian)控中(zhong)心界面、參數(shu)設(she)置、溫(wen)度數(shu)據查詢、告(gao)警(jing)以及溫(wen)度值實時曲(qu)線和歷史曲(qu)線。主(zhu)要功能如下：
◆ 電氣監控系統分布圖
在顯示界(jie)面(mian)可(ke)以顯示一次系統(tong)模擬圖。
◆ 溫度監測
在監控系統(tong)上集中顯(xian)示被測各點(dian)的溫度值。
◆ 報警功能
實際(ji)測(ce)量到的參(can)數(shu)值超過報警值時進行(xing)聲光報警，并帶有(you)語音(yin)報警功能（需后臺(tai)帶音(yin)響(xiang)）。
◆ 故障顯示
被測(ce)設備溫度(du)點的位置非正常工作時顯示故障。
◆ 數據庫功能
存儲(chu)所有被測點的(de)各個時刻(ke)的(de)溫度(du)值(zhi)，以便進行數據查(cha)詢與(yu)歷(li)史曲線顯示。
◆ 權限管理
可進(jin)行(xing)(xing)權(quan)限設置。運行(xing)(xing)數據的設定、修改(gai)等(deng)需(xu)經有(you)使用(yong)權(quan)限的系統操作人員操作方生效。
◆ 遠程通信
系(xi)統(tong)提供RS485、以太網、CAN總線通(tong)訊方式，以滿足遠程通(tong)信(xin)。

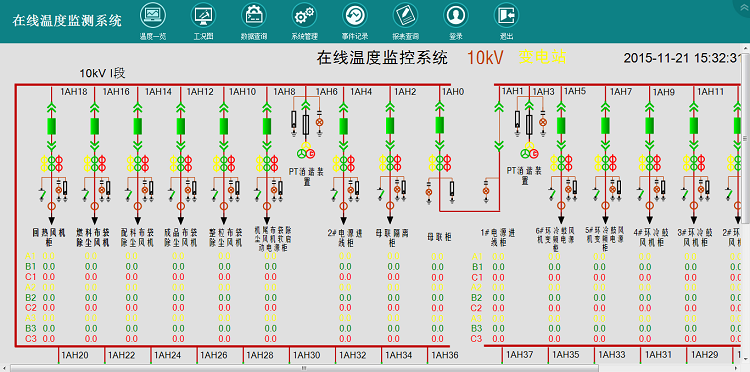

監控(kong)系(xi)統主界面

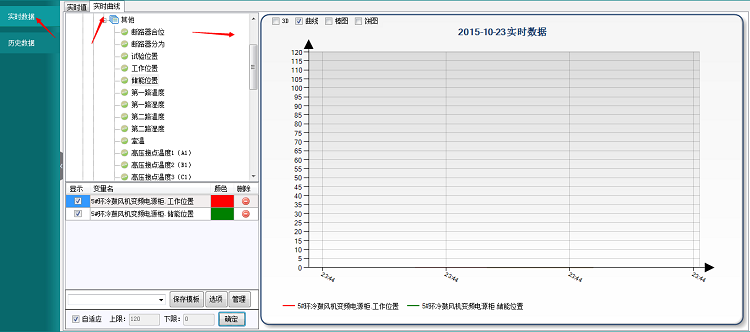

溫度曲線二維顯示(shi)界(jie)面

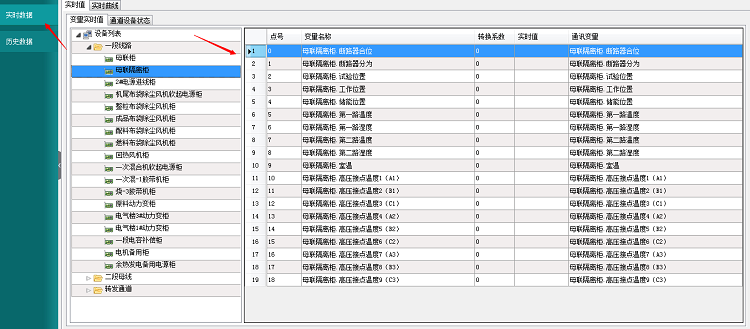

溫度數據報表
集中接收顯示(shi)主機(ji)
集中接收(shou)顯示(shi)主機(ji)是(shi)一款集溫度(du)傳感器工作狀態的監(jian)測、現場(chang)溫度(du)顯示(shi)，報警提示(shi)和輸出，事件(jian)記(ji)錄及數據記(ji)錄于一體的現場(chang)溫度(du)監(jian)測儀，并可修改(gai)現場(chang)無(wu)線(xian)溫度(du)傳感器的地(di)址等參數。
主(zhu)要功能(neng)：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接收(shou)無線溫(wen)度(du)傳感器(qi)上傳的溫(wen)度(du)和傳感器(qi)工作電壓 |
顯示數據 |
彩色顯示接收到(dao)的數(shu)據，顯示效果更直觀(guan)，背光開關可控，適用(yong)多(duo)種應用(yong)場合(he) |
時鐘顯示 |
實時時鐘顯示(shi)，并作為事件記錄的(de)時間基準 |
參數設置 |
所有參(can)數靈活可(ke)設(she)，操作(zuo)方便，掉電數據不(bu)丟失(shi) |
報警輸出 |
當有報警(jing)事件發(fa)生時(shi)，繼電器干接(jie)點信號(hao)輸(shu)出并發(fa)出蜂鳴報警(jing)聲音提示?? |
高級功能 |
溫度報警記錄 |
記(ji)錄(lu)曾發生過(guo)報警(jing)的(de)測溫位置(zhi)的(de)每(mei)一相的(de)溫度、開始時間和結束時間，最多可(ke)保存100條記(ji)錄(lu)，當(dang)超過(guo)100條記(ji)錄(lu)時，自(zi)動覆蓋最早(zao)的(de)記(ji)錄(lu) |
密碼管理 |
采用密(mi)碼(ma)管理(li)方式，設(she)置參數時(shi)必須輸入密(mi)碼(ma)，密(mi)碼(ma)分為用戶密(mi)碼(ma)和系統密(mi)碼(ma)，輸入系統密(mi)碼(ma)可(ke)進(jin)行更高級的設(she)置功能 |
技術指標：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
433MHz |
管(guan)理(li)無線傳(chuan)感(gan)器數量 |
≤240只? |
通訊參數 |
通訊接口 |
RS485通訊接口，通訊距離≤1200m（不(bu)加(jia)中繼） |
通訊規約 |
Modbus規(gui)約《無線測溫系統通(tong)訊協議(yi)》 |
波特率 |
1200、2400、4800、9600、19200 bps 可選(xuan) |
報警默認參數 |
溫度報警值 |
上(shang)限值：+90℃，下(xia)限值：－20℃ |
溫度告警值 |
上限值(zhi)：+60℃，下限值(zhi)：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組無源(yuan)常開/常閉觸點(dian)） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不結露(lu)，無腐蝕 |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對溫度小于80%) |
安裝方式 |
壁掛式安裝 |
無線測(ce)溫傳感器(qi)簡介(jie)：
表帶(dai)式無線測溫傳感器：
表帶式溫(wen)(wen)度傳感(gan)器適合(he)于靜觸(chu)頭(tou)、母排、電纜頭(tou)、隔離(li)刀(dao)閘等(deng)測(ce)(ce)溫(wen)(wen)部(bu)位的安裝(zhuang)，將測(ce)(ce)溫(wen)(wen)傳感(gan)直接綁在測(ce)(ce)溫(wen)(wen)點處即可，溫(wen)(wen)度探頭(tou)緊貼測(ce)(ce)溫(wen)(wen)處。測(ce)(ce)溫(wen)(wen)精度高、安裝(zhuang)方便牢(lao)靠。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數(shu)字(zi)溫度傳感器方式-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默(mo)認1min(可設) |
溫度發送周期 |
默認1min（1min～3小時(shi)在線(xian)可設） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅膠（特殊(shu)材料阻燃、耐(nai)高溫(wen)、抗氧化最高可(ke)耐(nai)250℃高溫(wen)） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電纜搭接(jie)處(chu)、母排連接(jie)處(chu)、靜觸頭、隔離刀閘(zha) |
傳感(gan)器安裝實例
無線溫(wen)度傳(chuan)感器安裝部位示例：

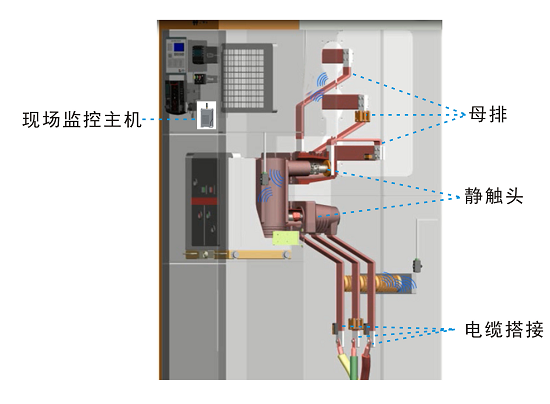

①移開式(shi)高壓開關(guan)柜：母(mu)排， 靜(jing)觸頭，電纜搭接等(deng)部(bu)位。

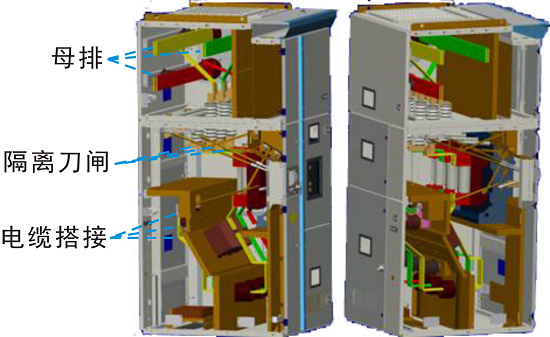

②固定式高壓開關(guan)柜：母排， 隔離刀閘，電纜搭接等部位。
無線溫度傳感器現(xian)場安裝圖(tu)


現場(chang)監控主機安裝圖
現(xian)場后臺軟(ruan)件(jian)運行圖
|
